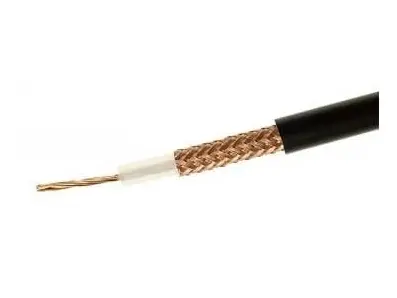

Jak Prawidłowo Uziemić Ekranowany Kabel Sieciowy: Kompleksowy Przewodnik

Jako specjalista od sieci strukturalnych, który przez lata projektował instalacje zarówno w małych firmach, jak i dużych obiektach, pokażę Ci dokładnie, jak poprawnie uziemić ekranowany kabel sieciowy. Pamiętam projekt, gdzie nieprawidłowe uziemienie w jednym z biurowców powodowało regularne awarie sieci za każdym razem, gdy włączano klimatyzację - po poprawnej instalacji uziemienia problem zniknął. W tym przewodniku omówię nie tylko techniczne aspekty, ale także praktyczne wskazówki, które uchronią Cię przed typowymi błędami.

Dlaczego Uziemienie Ekranu Kabla Sieciowego Jest Tak Istotne?

Wyobraź sobie sytuację, w której Twoja sieć komputerowa regularnie traci pakiety danych, ma niską prędkość transferu lub całkowicie przestaje działać bez wyraźnego powodu. Często winowajcą jest właśnie nieprawidłowe uziemienie ekranowanych kabli. Ekran w kablach sieciowych, takich jak FTP (Foiled Twisted Pair) lub S/FTP (Shielded/Foiled Twisted Pair), pełni funkcję ochronną - chroni sygnał przed zakłóceniami elektromagnetycznymi zewnętrznymi (EMI) i zapobiega emisji własnych zakłóceń. Jednak ten sam ekran, jeśli nie jest prawidłowo uziemiony, może stać się anteną, która zbiera wszystkie zakłócenia z otoczenia. W mojej praktyce spotkałem się z przypadkiem, gdzie sieć w hali produkcyjnej przestawała działać za każdym razem, gdy włączano duże maszyny - problem rozwiązało dopiero poprawne uziemienie ekranów we wszystkich punktach sieci. Co ważne, jakość uziemienia zależy nie tylko od samej instalacji, ale także od infrastruktury budynku, na którą często wpływ ma wybór odpowiedniego dostawcy internetu w kontekście dostarczanego sprzętu.

Konsekwencje Nieprawidłowego Uziemienia w Różnych Środowiskach

W domowych warunkach mogą to być okresowe spadki prędkości, w biurach - problemy z połączeniami VoIP, a w środowiskach przemysłowych - całkowita niestabilność sieci prowadząca do przestojów produkcyjnych. Najgorsze jest to, że te problemy są często intermittent - pojawiają się i znikają, utrudniając diagnozę.

Niezbędne Narzędzia i Materiały - Przygotowanie do Pracy

Zanim przystąpisz do jakichkolwiek prac, przygotuj odpowiednie narzędzia. Podstawą jest okablowanie kategorii 6A lub 7 z ekranem - najczęściej FTP (z folią aluminiową) lub S/FTP (z folią i oplotem miedzianym). Potrzebujesz ekranowanych gniazd sieciowych Keystone, ekranowanych wtyków RJ45 oraz paneli krosowniczych z możliwością uziemienia. Do montażu przyda się zaciskarka do wtyków RJ45, ściągacz izolacji, nożyk do usuwania folii ekranującej oraz tester kabli z funkcją testowania uziemienia. Bardzo ważnym elementem jest przewód uziemiający - zwykle miedziany linka o przekroju min. 1.5 mm² z końcówką tulejkową. Pamiętam klienta, który próbował zaoszczędzić używając zwykłych wtyków zamiast ekranowanych - efektem były stałe problemy z siecią pomimo pozornie poprawnej instalacji. Warto też zaopatrzyć się w miernik rezystancji uziemienia, choć dla podstawowych instalacji domowych może to być zbędny wydatek. Jeśli pracujesz w środowisku z wieloma dostawcami internetu, upewnij się, że ich urządzenia również obsługują połączenia ekranowane.

Dlaczego Nie Można Używać Zwykłych Wtyków z Kablami Ekranowanymi?

Zwykłe wtyki RJ45 nie mają styku z ekranem, więc nawet jeśli kabel jest ekranowany, ekran pozostaje "w powietrzu" i zamiast chronić, może generować dodatkowe problemy. Tylko specjalne wtyki ekranowane mają metalową obudowę, która łączy się z ekranem kabla.

Proces Uziemienia w Punkcie Końcowym - Gniazdo Sieciowe

Zacznijmy od najczęstszej sytuacji - uziemienia w gnieździe sieciowym. Po doprowadzeniu kabla do punktu sieciowego, pozostaw zapas około 20-30 cm. Ściągnij zewnętrzną izolację na długości około 4-5 cm, odsłaniając ekran foliowy. Uważaj, aby nie uszkodzić izolacji poszczególnych par skręconych. Teraz odwiń ekran foliowy i odetnij nadmiar, pozostawiając około 1-1.5 cm. W ekranowanych gniazdach Keystone znajdziesz specjalną metalową klapkę lub zacisk, który służy do moczenia ekranu. Umieść odsłonięty ekran pod tym elementem i dociśnij go mocno - powinien być pewnie zamocowany. Kolejnym krokiem jest podłączenie przewodów według schematu T568A lub T568B (ważne, aby w całej instalacji stosować jeden standard). Po zamknięciu gniazda, upewnij się, że metalowy element gniazda ma połączenie z punktem uziemienia w puszce instalacyjnej. W przypadku puszki metalowej, gniazdo powinno być zamontowane w taki sposób, aby jego metalowa obudowa stykała się z puszką, a puszka powinna być podłączona do instalacji uziemiającej budynku.

Typowy Błąd: Uziemienie Tylko z Jednej Strony

Jedną z najczęstszych pomyłek jest uziemienie ekranu tylko z jednej strony kabla. To tworzy tzw. antenę pętlową, która może zbierać zakłócenia. Ekran musi być uziemiony na obu końcach, ale ważne jest, aby oba punkty uziemienia miały ten sam potencjał.

Uziemienie w Szafie Rack - Panel Krosowniczy i Przełączniki

W szafie rack sprawa jest nieco prostsza, ale równie ważna. Ekranowane panele krosownicze mają specjalne zaciski uziemiające, zwykle oznaczone symbolem uziemienia. Po zamontowaniu panelu w szafie, podłącz do tego zacisku przewód uziemiający, który następnie poprowadź do szyny uziemiającej w szafie lub bezpośrednio do głównego uziemienia instalacji. Pamiętam projekt, gdzie klient skarżył się na problemy z siecią pomimo użycia drogiego, ekranowanego okablowania - okazało się, że panele krosownicze były uziemione, ale przełączniki już nie. W nowoczesnych przełącznikach przemysłowych i enterprise znajdziesz zacisk uziemiający, który musi być podłączony do tej samej szyny uziemiającej co panele. Jeśli używasz standardowych przełączników bez możliwości uziemienia, rozważ ich wymianę lub zastosowanie adapterów. Ważne jest, aby wszystkie elementy w szafie rack były uziemione do tego samego punktu - zapobiega to powstawaniu różnic potencjałów, które mogą uszkodzić sprzęt.

System Uziemiający w Szafie Rack

Profesjonalne szafy rack mają dedykowaną szynę uziemiającą, do której podłączasz wszystkie elementy wymagające uziemienia. Szyna ta jest następnie podłączona do głównego uziomu budynku przewodem o odpowiednim przekroju (zwykle 6-16 mm² w zależności od wielkości instalacji).

Testowanie i Weryfikacja Poprawności Uziemienia

Po wykonaniu instalacji koniecznie przetestuj jej poprawność. Podstawowym narzędziem jest tester kabli sieciowych z funkcją testowania uziemienia - taki tester pokaże Ci nie tylko czy ekran jest podłączony, ale także czy rezystancja uziemienia jest prawidłowa. Dla instalacji sieciowych rezystancja między ekranem a uziemieniem nie powinna przekraczać 1 oma. Jeśli nie masz dostępu do specjalistycznego testera, możesz użyć multimetra - ustaw go na pomiar rezystancji i zmierz opór między ekranem w gnieździe a punktem uziemienia (np. bolcem w gniazdku elektrycznym). Powinieneś otrzymać wartość bliską zeru. Kolejnym testem jest sprawdzenie czy nie ma napięcia między ekranem a masą - to ważne dla bezpieczeństwa. W jednej z instalacji, którą diagnozowałem, okazało się, że na ekranie kabla było napięcie 24V - pochodziło z uszkodzonego zasilacza podłączonego do tej samej instalacji. Po jego wymianie problem zniknął.

Zaawansowane Testy Dla Wymagających Instalacji

Dla instalacji przemysłowych lub w środowiskach o wysokim poziomie zakłóceń warto przeprowadzić test TCL (Transverse Conversion Loss) i ELTCTL (Equal Level Transverse Conversion Transfer Loss), które sprawdzają skuteczność ekranowania. Wymaga to jednak specjalistycznego, kosztownego sprzętu.

Rozwiązywanie Problemów - Gdy Uziemienie Nie Działa Prawidłowo

Nawet przy starannej instalacji mogą pojawić się problemy. Najczęstszym jest tzw. "pętla masy" - gdy różne punkty uziemienia mają różny potencjał, co powoduje przepływ prądów w ekranie. Objawia się to niestabilnością sieci, szczególnie przy większych odległościach. Rozwiązaniem jest upewnienie się, że wszystkie punkty uziemienia są podłączone do tego samego uziomu. Innym problemem może być korozja połączeń - szczególnie w środowiskach o wysokiej wilgotności. Regularnie sprawdzaj stan połączeń uziemiających. Pamiętam przypadek w hali basenowej, gdzie po roku eksploatacji połączenia uziemiające pokryły się warstwą tlenków - po ich oczyszczeniu sieć znów działała stabilnie. Jeśli masz problem z zakłóceniami pomimo prawidłowego uziemienia, sprawdź czy kable ekranowane nie biegną zbyt blisko przewodów zasilających - minimalna odległość to 15-20 cm.

Kiedy Stosować Kable Ekranowane, a Kiedy Nie?

Kable ekranowane są konieczne w środowiskach przemysłowych, w pobliżu silnych źródeł EMI (transformatory, silniki, falowniki) oraz w instalacjach o wysokich wymaganiach bezpieczeństwa. W typowych domowych warunkach często wystarczą kable UTP, chyba że masz szczególne problemy z zakłóceniami.

Podsumowanie

Prawidłowe uziemienie ekranowanego kabla sieciowego to nie luksus, ale konieczność w profesjonalnych instalacjach. Zacznij od doboru odpowiednich komponentów - kabli, wtyków i gniazd ekranowanych. Pamiętaj o uziemieniu na obu końcach kabla, ale do tego samego punktu uziemienia. Testuj instalację przed oddaniem do użytku i regularnie sprawdzaj stan połączeń uziemiających. Działając metodycznie, stworzysz instalację, która będzie działać stabilnie przez lata, niezależnie od warunków zewnętrznych. Pamiętaj, że w przypadku wątpliwości zawsze warto skonsultować się z doświadczonym instalatorem sieci strukturalnych.

Źródła: Doświadczenie z projektów sieci strukturalnych oraz normy ISO/IEC 11801 i TIA-568 dotyczące okablowania strukturalnego.
