Dobry odbiór cyfrowej telewizji naziemnej to podstawa komfortowego oglądania. Czy obraz się przerywa, czy niektóre kanały w ogóle nie działają? Problem często leży w nieprawidłowo ustawionej antenie. Oto profesjonalny przewodnik, który pomoże ci uzyskać idealny sygnał DVB-T.

Mapa zasięgu DVB-T w Polsce

Oficjalne źródła informacji:

Emitel.pl - mapa zasięgu głównego operatora
UKE.gov.pl - oficjalne mapy Urzędu Komunikacji Elektronicznej
Telewizjacyfrowa.gov.pl - rządowy portal informacyjny
DVB-T.pl - nieoficjalna, ale szczegółowa mapa

Co sprawdzić na mapie:

Lokalizację nadajników - które są najbliżej twojego domu
Kierunek nadawania - w którą stronę skierować antenę
Moc sygnału - czy potrzebujesz wzmacniacza
Dostępne multipleksy - które kanały będziesz odbierać

Multipleksy DVB-T w Polsce (2024)

Multipleks 1 (MUX-1):

TVP1 HD, TVP2 HD - główne kanały publiczne
TVP3 - regionalne oddziały
TVP Historia, TVP Kultura - kanały tematyczne
TVP ABC - dla dzieci

Multipleks 2 (MUX-2):

TVN, TVN7 - kanały komercyjne
Polsat, Polsat2 - konkurencja dla TVN
Metro, TV Puls - lokalne stacje
TV4, TV6 - kanały rozrywkowe

Multipleks 3 (MUX-3):

TTV, Nowa TV - dodatkowe kanały komercyjne
Polsat News - informacje
TVN Turbo - program motoryzacyjny
Zoom TV - kanał muzyczny

Sprawdź w swojej okolicy: Nie wszystkie multipleksy są dostępne w każdym regionie. Użyj mapy zasięgu żeby sprawdzić które dokładnie będziesz odbierać.

Anteny wewnętrzne - dla mieszkań w mieście

Kiedy wystarczy antena pokojowa:

Odległość od nadajnika: do 15 km
Mieszkanie na wyższych piętrach - mniej przeszkód
Duże miasto - silny sygnał z nadajników
Brak możliwości montażu na dachu

Najlepsze anteny wewnętrzne 2024:

One For All SV9385 (100 zł) - z wzmacniaczem, zasięg 25 km
Meliconi AMP20 (60 zł) - kompaktowa, dobry stosunek ceny do jakości
Philips SDV5225 (80 zł) - płaska, dyskretna, idealna do salonu

Ustawienie anteny pokojowej:

Umieść przy oknie - najlepiej od strony nadajnika
Wyżej = lepiej - na szafie, półce pod sufitem
Unikaj metalu - radiatory, rury mogą zakłócać
Testuj różne pozycje - obracaj i przesuwaj podczas skanowania

Anteny zewnętrzne - dla domów i trudnych warunków

Anteny wszechkierunkowe:

Zalety: odbierają z każdego kierunku, łatwy montaż
Wady: słabszy sygnał niż kierunkowe
Dla kogo: gdy nadajniki są w różnych kierunkach
Przykład: Terra AN-111 (45 zł)

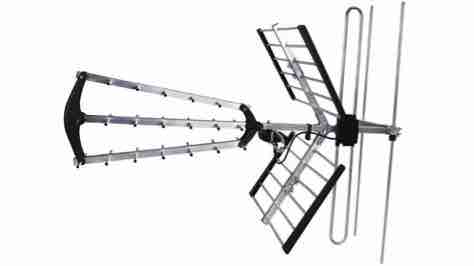

Anteny kierunkowe - najlepszy wybór:

Zalety: silny sygnał, lepszy stosunek sygnał/szum
Wady: trzeba precyzyjnie skierować
Dla kogo: większość zastosowań
Najlepsze modele:
- Dipol 44/21-69 (120 zł) - kompaktowa, uniwersalna
- Terra HA-123 (85 zł) - podstawowa, sprawdzona
- Emme Esse 45LTE (180 zł) - z filtrem LTE, nowoczesna

Anteny z filtrem LTE - dlaczego to ważne?

Problem zakłóceń LTE: Nadajniki telefonii komórkowej 4G/5G mogą zakłócać odbiór DVB-T, szczególnie w kanałach 21-48.

Objawy zakłóceń LTE:

Bloki pikseli na obrazie
Zacinanie się obrazu i dźwięku
Całkowity brak niektórych kanałów
Gorsze problemy wieczorem - gdy więcej ludzi używa internetu

Rozwiązania:

Antena z wbudowanym filtrem LTE - najlepsze rozwiązanie
Zewnętrzny filtr LTE - można dorobić do istniejącej anteny
Zmiana pozycji anteny - czasem pomaga

Montaż anteny zewnętrznej

Narzędzia i materiały

Lista niezbędnych narzędzi:

Wiertarka - z wiertłami do betonu/cegły
Klucze - do śrub anteny i uchwytu
Poziomica - do pionowego ustawienia masztu
Ściągacz izolacji - do kabla koncentrycznego
Miernik sygnału - lub przynajmniej telefon z aplikacją

Materiały:

Kable koncentryczne 75Ω - najlepiej RG6 lub RG59
Złączki F - do połączenia kabla z anteną
Maszt antenowy - długość zależna od potrzeb
Uchwyty - do montażu na ścianie lub dachu
Łącznik - jeśli masz kilka odbiorników

Wybór miejsca montażu

Najlepsze lokalizacje:

Dach - najwyżej, najmniej przeszkód
Ściana budynku - łatwiejszy dostęp niż dach
Balkon - gdy nie ma innych opcji
Komin - stabilny punkt mocowania

Czego unikać:

❌ Drzewa - rosną i mogą przesłaniać sygnał

❌ Linie wysokiego napięcia - zakłócenia elektromagnetyczne

❌ Strona północna - większość nadajników jest na południowych słupach

❌ Zagłębienia terenu - słabszy sygnał

Proces montażu krok po kroku

1. Montaż uchwytu:

Wybierz solidną ścianę (cegła, beton)
Wywierć otwory według szablonu
Użyj kołków rozporowych minimum 10mm
Sprawdź stabilność - uchwyt musi wytrzymać wiatr

2. Instalacja masztu:

Zamontuj maszt w uchwycie
Sprawdź czy jest pionowy (poziomica)
Zabezpiecz śruby - mają wytrzymać lata

3. Montaż anteny na maszcie:

Nie dokręcaj na sztywno - będziesz obracać przy ustawianiu
Sprawdź czy elementy anteny są rozłożone zgodnie z instrukcją
Podłącz kabel koncentryczny

Ustawienie kierunku anteny

Znajdowanie nadajnika

Aplikacje mobilne do pomiaru sygnału:

AntennaWeb (iOS/Android) - pokazuje kierunek do nadajników
Tower Locator (Android) - mapa nadajników z kompasem
RF Signal Tracker - profesjonalna aplikacja

Metoda tradycyjna:

Sprawdź na mapie kierunek do najbliższego nadajnika
Użyj kompasu - większość telefonów ma wbudowany
Obserwuj okoliczne anteny - sąsiedzi prawdopodobnie już to rozgryźli

Proces ustawiania

Przygotowanie:

Podłącz antenę do odbiornika - długim kablem żeby móc testować
Włącz skanowanie - lub wybierz jeden kanał do testowania
Przygotuj asystenta - jedna osoba przy antenie, druga przy TV

Ustawianie krok po kroku:

Rozpocznij od kierunku teoretycznego - zgodnie z mapą
Obracaj bardzo powoli - 5-10 stopni na raz
Sprawdzaj jakość sygnału - poziom i jakość na ekranie
Zanotuj najlepszą pozycję - nie tylko najsilniejszy, ale najstabilniejszy sygnał
Dokręć śruby - ale nie za mocno, żeby nie uszkodzić gwintu

Optymalizacja:

Testuj różne wysokości - czasem 50cm robi różnicę
Sprawdź nachylenie - nie zawsze poziomo jest najlepiej
Przetestuj w różnych porach - warunki atmosferyczne wpływają na propagację

Słaby sygnał

Objawy:

Bloki pikseli na obrazie
Zacinanie się dźwięku i obrazu
Brak niektórych kanałów
Problemy podczas niepogody

Rozwiązania:

Sprawdź połączenia - luźne złączki to częsty problem
Wyczyść antenę - kurz i pajęczyny osłabiają sygnał
Sprawdź kabel - stary lub uszkodzony może mieć straty
Rozważ wzmacniacz - ale uwaga na przesterowanie

Wzmacniacze sygnału - kiedy pomogą, a kiedy zaszkodzą

Kiedy użyć wzmacniacza:

✅ Słaby sygnał - poziom poniżej 60%

✅ Długi kabel - ponad 20 metrów

✅ Podział sygnału - na kilka odbiorników

✅ Daleko od nadajnika - ponad 30 km

Kiedy NIE używać wzmacniacza:

❌ Silny sygnał - powyżej 80%, może wystąpić przesterowanie

❌ Zakłócenia - wzmacniacz wzmocni też szumy

❌ Problemy z konkretnym kanałem - prawdopodobnie to nie moc sygnału

Najlepsze wzmacniacze 2024:

Terra MA-017 (45 zł) - podstawowy, 1 wyjście
Dipol AMP-104 (65 zł) - 4 wyjścia, dobry na kilka TV
Johansson 6700 (120 zł) - regulowane wzmocnienie, bardzo dobry

Zakłócenia i ich źródła

Typowe źródła zakłóceń:

Linie wysokiego napięcia - stałe zakłócenia
Nadajniki LTE/5G - blokują konkretne kanały
Silniki elektryczne - lodówki, pralki, wentylatory
Lampy LED - tanie mogą emitować zakłócenia
Spawanie - tymczasowe, ale bardzo silne

Jak zdiagnozować źródło:

Sprawdź czy zakłócenia są stałe - czy znikają nocą
Wyłączaj urządzenia jedno po drugim - znajdź winowajcę
Obserwuj wzorce - czy problem występuje o konkretnych porach
Sprawdź sąsiadów - czy oni też mają problemy

Kable i złączki - często pomijane, a kluczowe

Rodzaje kabli koncentrycznych

RG59 (75Ω):

Średnica: 6mm
Zastosowanie: krótkie odcinki do 15m
Straty: około 0.2dB/m na częstotliwości DVB-T
Cena: ~2 zł/metr

RG6 (75Ω) - rekomendowany:

Średnica: 7mm
Zastosowanie: instalacje do 50m
Straty: około 0.15dB/m
Cena: ~3 zł/metr
Zalety: lepsze ekranowanie, mniejsze straty

RG11 (75Ω) - premium:

Średnica: 10mm
Zastosowanie: długie trasy ponad 50m
Straty: około 0.1dB/m
Cena: ~8 zł/metr
Uwaga: grubszy, trudniejszy montaż

Złączki i łączniki

Złączki typu F:

Najnowszy standard - zastępuje stare wtyczki antenowe
Mniejsze straty - lepszy kontakt
Łatwość montażu - nakręcane, nie lutowane
Uniwersalność - standardowe na całym świecie

Jak zamontować złączkę F:

Ściągnij izolację - 15mm izolacji zewnętrznej
Odegnij ekran - żyły ekranujące na zewnątrz
Ściągnij dielektryk - 10mm białej izolacji
Wkręć złączkę - żeby żyła środkowa wystawała 2mm
Sprawdź połączenie - pociągnij za kabel

Interpretacja poziomów sygnału

Co oznaczają wartości na TV:

Poziom sygnału 90-100%: Doskonały, stabilny odbiór
Poziom sygnału 70-89%: Dobry odbiór, sporadyczne problemy
Poziom sygnału 50-69%: Słaby odbiór, częste przerwy
Poziom sygnału poniżej 50%: Bardzo słaby, praktycznie nieodbieralny

Jakość sygnału (ważniejsza od poziomu):

BER (Bit Error Rate): powinien być poniżej 10^-6
SNR (Signal to Noise Ratio): minimum 25dB dla stabilnego odbioru
MER (Modulation Error Ratio): powyżej 20dB

Aplikacje do pomiaru sygnału

DVB Inspector (PC - darmowy):

Szczegółowa analiza - wszystkie parametry sygnału
Wykresy w czasie rzeczywistym - obserwacja stabilności
Informacje o multipleksach - które programy są dostępne
Professional level - dla zaawansowanych użytkowników

HD HomeRun (urządzenie + aplikacja):

Profesjonalny tuner - dokładne pomiary
Aplikacja mobilna - sterowanie ze smartfona
Streaming - przekazywanie do wielu urządzeń
Cena: ~400 zł, ale bardzo precyzyjny

Sezonowa optymalizacja

Wiosna:

Sprawdź po zimie - czy nie ma uszkodzeń od mrozu/śniegu
Wyczyść antenę - usuń liście, pajęczyny
Sprawdź uchwyty - czy śruby nie poluzowały się

Lato:

Sprawdź roślinność - drzewa rosną i mogą przesłaniać
Uwaga na burze - mogą uszkodzić lub zmienić ustawienie
Optymalizuj dla letnich warunków - inna propagacja fal

Jesień:

Opadające liście - mogą poprawić lub pogorszyć sygnał
Przygotuj na zimę - zabezpiecz przed wiatrem

Zima:

Szron i śnieg - mogą osłabiać sygnał
Silne wiatry - mogą zmienić ustawienie anteny
Atmosferics - zimą często lepsze warunki propagacji

Częste błędy i mity

Mit: "Więcej elementów anteny = lepszy odbiór"

Prawda: Antena musi być dostosowana do częstotliwości. Za dużo elementów może pogorszyć odbiór niektórych kanałów.

Błąd: Ustawianie anteny "na oko"

Problem: Różnica kilku stopni może oznaczać różnicę między doskonałym a brakiem odbioru.

Rozwiązanie: Zawsze używaj kompasu i mapy nadajników.

Mit: "Antena satelitarna odbiera też DVB-T"

Prawda: To dwie różne technologie. Antena satelitarna to parabola (odbiera z satelity), antena DVB-T to elementy liniowe (odbiera z nadajników naziemnych).

Błąd: Montaż anteny poziomo gdy powinna być pionowo

Problem: Anteny mają określoną polaryzację. W Polsce nadajniki DVB-T używają polaryzacji poziomej, więc antena powinna być zamontowana poziomo.

Rekomendacje na przyszłość

Jeśli montujemy nową antenę:

Wybieraj modele z filtrem LTE - coraz więcej nadajników 5G
Wysokiej jakości kabel - RG6 minimum
Przewiduj wzmacniacz - może być potrzebny przy DVB-T2
Solidny montaż - antena ma służyć 10+ lat

Prawidłowe ustawienie anteny DVB-T to inwestycja w latach komfortowego oglądania telewizji. Poświęć czas na właściwy montaż i ustawienie - zaoszczędzi ci to problemów w przyszłości. Pamiętaj, że czasem lepiej skorzystać z pomocy profesjonalisty niż walczyć z problemami przez miesiące.
