Jak Podłączyć Gniazdko Podwójne: Kompleksowy Poradnik

Artykuł szczegółowo wyjaśnia jak bezpiecznie podłączyć gniazdko podwójne, omawiając schematy podłączeń, niezbędne narzędzia oraz zasady bezpieczeństwa przy pracach elektrycznych.

Wstęp: Zalety i zastosowanie gniazdek podwójnych

Jako elektryk z ponad 15-letnim doświadczeniem, często spotykam się z pytaniami o prawidłowy montaż gniazdek podwójnych. To praktyczne rozwiązanie, które pozwala na podłączenie dwóch urządzeń jednocześnie w jednym punkcie, oszczędzając miejsce i eliminując potrzebę stosowania przedłużaczy. W tym przewodniku krok po kroku pokażę Ci, jak bezpiecznie i prawidłowo podłączyć gniazdko podwójne, unikając najczęstszych błędów.

Pamiętaj, że prace elektryczne zawsze niosą ryzyko porażenia prądem - nawet doświadczeni elektrycy zachowują najwyższą ostrożność. Jeśli nie jesteś pewny swoich umiejętności, lepiej skorzystaj z usług wykwalifikowanego fachowca.

Bezpieczeństwo przede wszystkim: przygotowanie do pracy

Zanim przystąpisz do jakichkolwiek prac przy instalacji elektrycznej, musisz zadbać o swoje bezpieczeństwo. Najważniejsza zasada: WYŁĄCZ ZASILANIE! Znajdź odpowiedni bezpiecznik w rozdzielnicy i wyłącz go. Upewnij się, że napięcie nie płynie do gniazdka, używając próbnika napięcia (wskaźnika napięcia).

Niezbędne narzędzia:
- Wskaźnik napięcia (próbnik)
- Śrubokręt krzyżakowy i płaski (izolowany)
- Szczypce lub kombinerki
- Obcinaczki do kabli
- Stripper do izolacji
- Miernik uniwersalny (opcjonalnie, ale zalecany)
- Oświetlenie robocze
- Rękawice ochronne i okulary

Pamiętaj, że zgodnie z polskim prawem, niektóre prace elektryczne wymagają uprawnień - zawsze działaj w zgodzie z lokalnymi przepisami.

Rodzaje gniazdek podwójnych i ich budowa

Zanim przejdziemy do podłączenia, poznaj budowę gniazda podwójnego:

Gniazdko podwójne 2xUSB + 2xGNIAZDO:
- Posiada standardowe gniazda elektryczne oraz porty USB do ładowania urządzeń
- Wymaga podłączenia tylko instalacji elektrycznej (USB zasilane z tej samej instalacji)

Gniazdko podwójne standardowe:
- Dwa niezależne gniazda w jednej ramce
- Może mieć wspólne lub oddzielne zaciski przyłączeniowe

Gniazdko podwójne z wyłącznikiem:
- Posiada wbudowany wyłącznik pozwalający odciąć napięcie od gniazda
- Wymaga podłączenia dodatkowego przewodu do wyłącznika

Niezwykle ważne jest rozróżnienie między gniazdkiem podwójnym a pojedynczym - podwójne ma dwa niezależne gniazda, ale najczęściej są one ze sobą połączone równolegle wewnątrz obudowy.

Krok po kroku: demontaż starego gniazdka

Jeśli wymieniasz istniejące gniazdko na podwójne, zacznij od jego demontażu:

1. Wyłącz zasilanie obwodu w rozdzielnicy i potwierdź brak napięcia próbnikiem.
2. Zdemonuj plastikową osłonę gniazdka (zwykle przykręconą jedną śrubą na środku).
3. Odkręć śruby mocujące ramę gniazdka do puszki instalacyjnej.
4. Delikatnie wyciągnij gniazdko z puszki, aby uzyskać dostęp do przyłączy.
5. Zanotuj lub sfotografuj istniejące podłączenia - które przewody są podłączone do których zacisków.
6. Odkręć śruby zacisków i uwolnij przewody.

Jeśli przewody są w złym stanie (poplecione, uszkodzona izolacja), należy je odpowiednio przygotować przed podłączeniem nowego gniazdka.

Krok po kroku: podłączenie nowego gniazdka podwójnego

Teraz przejdźmy do właściwego podłączenia nowego gniazdka podwójnego:

1. Przygotuj końcówki przewodów - jeżeli są to żyły linkowe, warto je zaplombować lub użyć końcówek tulejkowych.
2. Sprawdź kolorystykę przewodów:
- Brązowy/czarny/szary - przewód fazowy (L)
- Niebieski - przewód neutralny (N)
- Żółto-zielony - przewód ochronny (PE)
3. W gniazdku podwójnym znajdziesz zazwyczaj podwójne zaciski - po dwa na każdy rodzaj przewodu.
4. Podłącz przewody do odpowiednich zacisków w gniazdku:
- Przewód fazowy (L) do zacisku oznaczonego L
- Przewód neutralny (N) do zacisku oznaczonego N
- Przewód ochronny (PE) do zacisku uziemiającego (⏚ lub ziemia)
5. Jeśli gniazdko ma podwójne zaciski, możesz podłączyć dwa przewody tego samego typu - to tzw. "mostkowanie".
6. Dokładnie dokręć śruby zacisków - słaby kontakt może powodować iskrzenie i przegrzewanie.
7. Ułóż przewody w puszce w sposób uporządkowany, bez nadmiernego zgniotu.
8. Wsuń gniazdko do puszki i przykręć ramę montażową.
9. Załóż osłonę frontową i przykręć ją.
10. Dopiero teraz włącz zasilanie i przetestuj gniazdko.

Schematy podłączeń dla różnych sytuacji

W zależności od sytuacji, możesz spotkać się z różnymi konfiguracjami przewodów:

Podłączenie standardowe (1 zasilanie):
- Jeden zestaw przewodów (L, N, PE)
- Podłączamy do pierwszego zestawu zacisków
- Mostek łączy automatycznie drugie gniazdo

Podłączenie z możliwością niezależnego sterowania:
- Dwa oddzielne zestawy przewodów
- Wymaga gniazdka z oddzielonymi obwodami
- Każde gniazdo podłączamy osobno
- Pozwala na podłączenie do różnych obwodów lub sterowania

Podłączenie gniazdka z USB:
- Podłączamy standardowo L, N, PE
- Porty USB są zasilane z wewnętrznego przetwornika
- Nie wymagają dodatkowego okablowania

Najczęstsze błędy i jak ich uniknąć

Podczas podłączania gniazdek podwójnych łatwo o błędy, które mogą być niebezpieczne:

Błąd 1: Nieprawidłowe podłączenie przewodów
Zawsze sprawdzaj kolory przewodów i podłączaj je do właściwych zacisków. Zamiana fazy z zerem może być niebezpieczna.

Błąd 2: Słabe dokręcenie zacisków
Słaby kontakt powoduje iskrzenie, przegrzewanie i może prowadzić do pożaru. Zawsze dokładnie dokręć śruby.

Błąd 3: Brak połączenia ochronnego
Nigdy nie pomijaj podłączenia przewodu uziemiającego - to podstawowa ochrona przeciwporażeniowa.

Błąd 4: Przeciążenie obwodu
Pamiętaj, że gniazdko podwójne nie zwiększa mocy obwodu - nadal jest ograniczone zabezpieczeniem (zazwyczaj 16A).

Błąd 5: Praca pod napięciem
ZAWSZE wyłącz zasilanie i sprawdź próbnikiem brak napięcia przed rozpoczęciem pracy.

Testowanie i sprawdzanie poprawności podłączenia

Po podłączeniu gniazdka i włączeniu zasilania, przetestuj je:

1. Użyj próbnika napięcia aby sprawdzić czy gniazdko jest pod napięciem.
2. Sprawdź czy napięcie między fazą a zerem wynosi około 230V.
3. Sprawdź czy napięcie między fazą a ziemią również wynosi około 230V.
4. Sprawdź czy napięcie między zerem a ziemią wynosi 0V (lub bardzo niewiele).
5. Przetestuj oba gniazda podłączając jakieś proste urządzenie (lampkę, ładowarkę).
6. Jeśli masz tester gniazdek, użyj go do kompleksowego sprawdzenia poprawności podłączenia.

Jeśli którekolwiek pomiary odbiegają od normy, wyłącz zasilanie i sprawdź poprawność podłączeń.

Montaż gniazdka podwójnego w nowym miejscu

Jeśli montujesz gniazdko w zupełnie nowym miejscu, proces jest bardziej skomplikowany:

1. Zaplanuj trasę prowadzenia przewodów od istniejącej instalacji do nowego gniazdka.
2. Wybierz odpowiedni kabel - do gniazda 230V zwykle używa się kabla YDY 3x2,5mm².

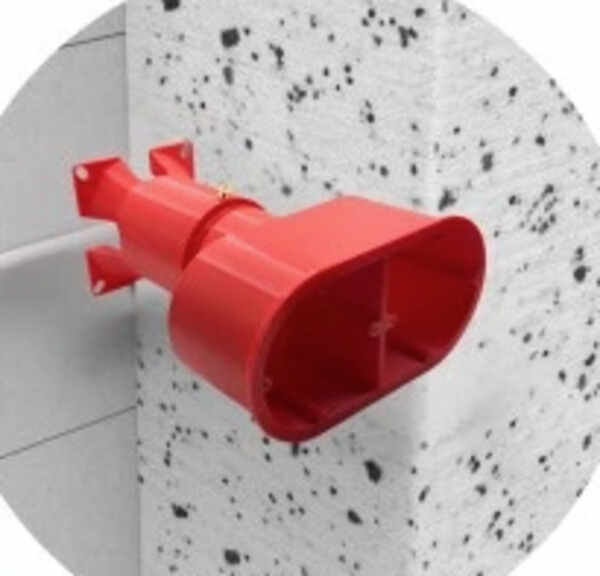

3. Zamontuj puszkę instalacyjną - wiercąc otwór w ścianie i mocując puszkę na zaprawę lub kołki.
4. Poprowadź przewody w ścianie (w bruzdach lub rurkach instalacyjnych).
5. Podłącz nowy obwód do istniejącej instalacji (jeśli nie masz doświadczenia, lepiej zleć to elektrykowi).
6. Podłącz gniazdko jak opisano powyżej.

Pamiętaj, że dodanie nowego obwodu do instalacji może wymagać wymiany zabezpieczeń w rozdzielnicy - nowy obwód powinien być zabezpieczony wyłącznikiem nadprądowym 16A i różnicowoprądowym 30mA.

Podsumowanie: bezpieczny montaż to podstawa

Podłączanie gniazdka podwójnego to zadanie, które wielu majsterkowiczów może wykonać samodzielnie, pod warunkiem zachowania podstawowych zasad bezpieczeństwa. Pamiętaj, że elektryczność nie wybacza błędów - lepiej zachować nadmierną ostrożność niż zaryzykować porażenie lub pożar.

Jeśli na jakimkolwiek etapie masz wątpliwości, nie wahaj się skontaktować z wykwalifikowanym elektrykiem. Inwestycja w profesjonalny montaż jest zawsze tańsza niż naprawa szkód spowodowanych błędną instalacją.

Mam nadzieję, że ten przewodnik pomógł Ci zrozumieć proces podłączania gniazdka podwójnego. Pamiętaj o bezpieczeństwie, używaj odpowiednich narzędzi i zawsze testuj swoją pracę przed pełnym uruchomieniem instalacji.

Źródła: Norma PN-IEC 60364, doświadczenie własne w elektryce.
