Jak Zamontować Gniazdko w Styropianie - Kompleksowy Poradnik

Jak Zamontować Gniazdko w Styropianie: Kompleksowy Poradnik

Artykuł szczegółowo wyjaśnia jak bezpiecznie i trwale zamontować gniazdko elektryczne w ścianie ocieplonej styropianem, uwzględniając specyfikę pracy z tym materiałem.

Wstęp: Specyfika montażu gniazdek w styropianie

Jako doświadczony elektryk i wykonawca instalacji od ponad 12 lat, często spotykam się z wyzwaniem, jakim jest montaż gniazdek w ścianach ocieplonych styropianem. To zadanie wymaga szczególnej precyzji i znajomości technik montażowych, które różnią się od tradycyjnego montażu w pełnych ścianach. W tym przewodniku krok po kroku pokażę Ci, jak profesjonalnie zamontować gniazdko w styropianie, zachowując zarówno estetykę, jak i pełne bezpieczeństwo elektryczne.

Pamiętaj, że prace elektryczne zawsze niosą ryzyko porażenia prądem - nawet przy montażu w styropianie, który jest izolatorem. Zawsze zachowuj najwyższe środki ostrożności i jeśli nie jesteś pewny swoich umiejętności, skorzystaj z usług wykwalifikowanego elektryka.

Przygotowanie: narzędzia i materiały niezbędne do montażu

Przed rozpoczęciem prac zgromadź wszystkie niezbędne narzędzia i materiały:

Narzędzia:
- Wskaźnik napięcia (próbnik)
- Śrubokręt krzyżakowy i płaski (izolowany)
- Szczypce lub kombinerki
- Obcinaczki do kabli
- Stripper do izolacji
- Nożyk do styropianu (nóż tapicerski lub termiczny)
- Poziomicę
- Miarkę
- Wiertarko-wkrętarkę z odpowiednimi wiertłami
- Oświetlenie robocze
- Rękawice ochronne i okulary

Materiały:
- Gniazdko elektryczne (najlepiej z podwyższoną ochroną IP44 jeśli montujesz na zewnątrz)

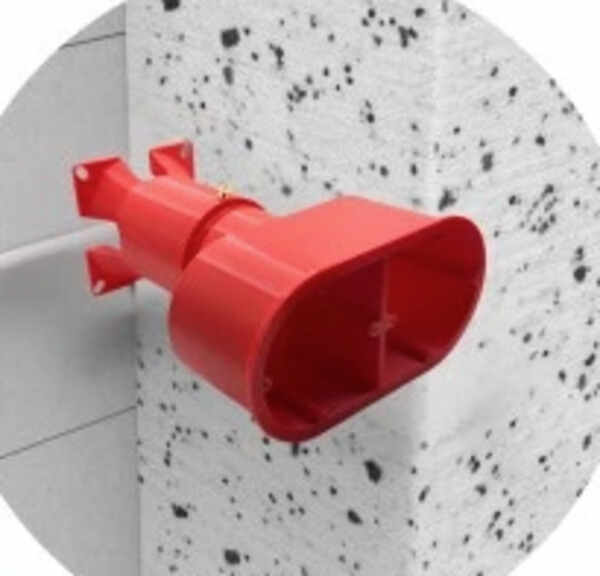

- Puszkę instalacyjną dostosowaną do montażu w styropianie (specjalna z kołnierzem)
- Kołki rozporowe do styropianu (najlepiej z szerokim kołnierzem)
- Taśmę montażową do styropianu (opcjonalnie)
- Śruby montażowe (najczęściej dołączone do puszki)
- Piankę poliuretanową lub zaprawę do mocowania (w zależności od metody)

Krok 1: Wybór odpowiedniego miejsca i planowanie

Planowanie to podstawa sukcesu przy montażu gniazdka w styropianie:

1. Zlokalizuj istniejącą instalację elektryczną - znajdź najbliższe źródło zasilania.
2. Sprawdź grubość styropianu - to determinuje wybór puszki i metody montażu.
3. Upewnij się, że w wybranym miejscu nie przebiegają inne instalacje (rury, przewody).
4. Zaplanuj trasę prowadzenia nowych przewodów - najlepiej pionowo lub poziomo od istniejących punktów.
5. Zaznacz dokładnie miejsce montażu gniazdka, uwzględniając standardową wysokość 30-40 cm od podłogi (lub zgodnie z istniejącą instalacją).

Pamiętaj, że w przypadku ścian zewnętrznych, przejście przez warstwę ocieplenia wymaga szczególnej uwagi do szczelności i zabezpieczenia przed wilgocią.

Krok 2: Przygotowanie otworu w styropianie

To newralgiczny etap, który wymaga precyzji:

1. Wyłącz zasilanie obwodu, z którego będziesz czerpać prąd i potwierdź brak napięcia próbnikiem.
2. Przyłóż puszkę instalacyjną do styropianu i obrysuj jej kontur.
3. Za pomocą noża do styropianu wycinamy otwór nieco mniejszy niż obrys (o 2-3 mm).
4. Stopniowo poszerzaj otwór, aż puszka będzie wchodzić na "wcisk".
5. Jeśli styropian jest gruby, możesz potrzebować wyciąć fragment na głębokość puszki.
6. Dla precyzyjnego cięcia możesz użyć nagrzanego noża lub frezarki do styropianu.

Unikaj nadmiernego poszerzania otworu - puszka powinna trzymać się ciasno w styropianie, co zapewni stabilność montażu.

Krok 3: Poprowadzenie przewodów przez styropian

Prowadzenie przewodów w warstwie ocieplenia wymaga specjalnego podejścia:

1. Wybierz odpowiedni kabel - do gniazda 230V użyj kabla YDY 3x2,5mm².
2. Wytnij w styropianie wąską szczelinę na przewód (używając noża lub specjalnego urządzenia do cięcia rowków).
3. Ułóż przewód w rowku, uważając by nie uszkodzić izolacji.
4. Jeśli prowadzisz przewód z istniejącego gniazdka, wyłącz zasilanie całego obwodu.
5. W miejscu przejścia przez warstwę elewacyjną użyj specjalnej tulejki ochronnej.
6. Zabezpiecz przewód w rowku taśmą montażową lub specjalnymi uchwytami do styropianu.

Pamiętaj, że w systemie ociepleń (metoda BSO) przewody powinny być prowadzone w sposób nie naruszający ciągłości warstwy izolacyjnej.

Krok 4: Montaż puszki instalacyjnej w styropianie

Istnieją dwie główne metody montażu puszki w styropianie:

Metoda 1: Montaż na kołki rozporowe
1. Przyłóż puszkę do otworu i zaznacz miejsca na kołki.
2. Wywierć otwory pod kołki (uważaj, by nie przewiercić się przez całą ścianę).
3. Wbij kołki rozporowe przeznaczone do styropianu (najlepiej z szerokim kołnierzem).
4. Wciśnij puszkę na miejsce i przykręć śrubami montażowymi.
5. Sprawdź czy puszka jest stabilnie zamocowana i nie chwieje się.

Metoda 2: Montaż na piankę poliuretanową lub zaprawę
1. Przygotuj otwór w styropianie jak opisano wcześniej.
2. Na tylną część puszki nałóż warstwę pianki montażowej lub specjalnej zaprawy.
3. Wciśnij puszkę na miejsce i delikatnie dociśnij.
4. Użyj poziomicy aby wypoziomować puszkę.
5. Pozostaw do wyschnięcia zgodnie z instrukcją producenta użytego materiału.
6. Nadmiar pianki lub zaprawy usuń natychmiast, zanim zastygnie.

Wybierając metodę, weź pod uwagę grubość styropianu i warunki, w jakich będzie pracować gniazdko (wnętrze/na zewnątrz).

Krok 5: Podłączenie gniazdka i montaż końcowy

Gdy puszka jest już stabilnie zamontowana, przechodzimy do podłączenia gniazdka:

1. Przygotuj końcówki przewodów - jeżeli są to żyły linkowe, zaplombuj je lub użyj końcówek tulejkowych.
2. Podłącz przewody do odpowiednich zacisków w gniazdku:
- Brązowy/czarny/szary - przewód fazowy (L)
- Niebieski - przewód neutralny (N)
- Żółto-zielony - przewód ochronny (PE)
3. Dokładnie dokręć śruby zacisków - słaby kontakt może powodować iskrzenie i przegrzewanie.
4. Ostrożnie wsuń podłączone gniazdko do puszki, układając przewody w sposób uporządkowany.
5. Przykręć ramę montażową gniazdka do puszki.
6. Załóż osłonę frontową i przykręć ją.
7. Sprawdź czy całość estetycznie prezentuje się na elewacji.

Krok 6: Uszczelnienie i wykończenie

Montaż w styropianie wymaga szczególnej dbałości o szczelność:

1. Jeśli montujesz gniazdko na elewacji, użyj silikonu dekarskiego lub specjalnej taśmy uszczelniającej do systemów ociepleń.
2. Uszczelnij miejsce połączenia puszki ze styropianem, zwracając uwagę na mostki termiczne.
3. W przypadku montażu wewnątrz, możesz użyć standardowej taśmy malarskiej do zabezpieczenia przed zabrudzeniem podczas szpachlowania.
4. Jeśli wokół gniazdka pozostały szczeliny, wypełnij je elastyczną masą akrylową lub silikonem.
5. Na koniec oczyść powierzchnię z ewentualnych zabrudzeń.

Specyfika montażu w różnych grubościach styropianu

Grubość styropianu wpływa na wybór metody montażu:

Cienki styropian (3-5 cm):
- Standardowe puszki zwykle wystają poza warstwę ocieplenia
- Można użyć przedłużek puszki lub specjalnych nasadek
- Montaż na kołki jest zwykle wystarczający

Średni styropian (8-12 cm):
- Wymaga głębszych puszek instalacyjnych
- Montaż na piankę lub zaprawę zapewnia lepszą stabilność
- Konieczne może być użycie dłuższych śrub

Gruby styropian (15-20 cm i więcej):
- Wymaga specjalnych puszek do grubych warstw ocieplenia
- Często konieczne jest zastosowanie dodatkowych elementów nośnych
- Montaż kombinowany (kołki + pianka) daje najlepsze efekty

Bezpieczeństwo i zgodność z normami

Montaż gniazdek w styropianie musi spełniać określone wymagania bezpieczeństwa:

1. Zawsze zachowuj strefy bezpieczeństwa wokół istniejącej instalacji.
2. Upewnij się, że nowe gniazdko jest podłączone do obwodu zabezpieczonego wyłącznikiem różnicowoprądowym 30mA.
3. W pomieszczeniach wilgotnych używaj gniazdek z odpowiednim stopniem ochrony IP (IP44 minimum).
4. Pamiętaj, że styropian jest materiałem palnym - unikaj iskrzenia i nagrzewania się elementów.
5. Zgodnie z polskimi normami, przewody w warstwie ocieplenia powinny być prowadzone w sposób umożliwiający ich późniejszą wymianę.

Najczęstsze problemy i ich rozwiązania

Problem: Puszka wypada ze styropianu
Rozwiązanie: Użyj szerszych kołków rozporowych lub zastosuj montaż na piankę poliuretanową.

Problem: Styropian kruszy się przy montażu
Rozwiązanie: Użyj ostrego narzędzia do cięcia i pracuj w wyższej temperaturze (styropian jest bardziej podatny na uszkodzenia w niskich temperaturach).

Problem: Gniazdko nie jest wypoziomowane
Rozwiązanie: Użyj poziomicy już na etapie montażu puszki, a w ostateczności - regulowanych ramek gniazdek.

Problem: Mostki termiczne wokół gniazdka
Rozwiązanie: Dokładnie uszczelnij przestrzeń między puszką a styropianem, używając materiałów o niskim współczynniku przewodzenia ciepła.

Podsumowanie: trwały montaż w styropianie to możliwe

Montaż gniazdka w styropianie wymaga wprawy i odpowiedniego podejścia, ale przy zachowaniu opisanych technik, można osiągnąć trwały i estetyczny efekt. Kluczowe jest dobranie właściwej metody montażu do grubości styropianu oraz dbałość o szczelność i izolację termiczną.

Pamiętaj, że nawet przy montażu w stosunkowo miękkim materiale jak styropian, bezpieczeństwo elektryczne pozostaje najwyższym priorytetem. Zawsze wyłączaj zasilanie przed pracą i testuj swoje rozwiązania przed finalnym oddaniem instalacji do użytku.

Mam nadzieję, że ten przewodnik pomógł Ci zrozumieć specyfikę montażu gniazdek w styropianie i zachęcił do samodzielnego, ale bezpiecznego wykonania tej instalacji.

Źródła: Norma PN-B-02421:2000, doświadczenie własne w montażu instalacji elektrycznych.
